利用紫外相机进行电力设备预维护检测

随着电力系统的电网规模的不断扩大、电力负荷要求的不断提高，电力系统中使用的各种类型的高压设备的损坏、故障也不断增加，相应对预防性维护的要求也不断提高。紫外成像能实现变电站、换流站、输配电线路、铁路、发电机、变压器、开关设备等场景的前瞻性和预维护检测。

一、需求描述

1、检测绝缘子裂纹

2、检测导线破损、污秽放电

3、检测连接处松动、均压环放电

4、定位电晕放电位置

二、技术要求

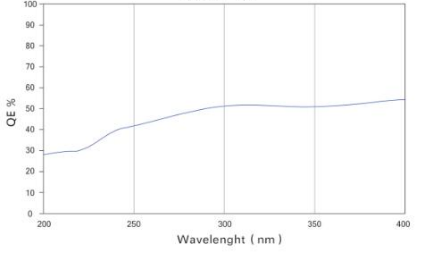

1、检测紫外波段（200-400nm）

2、不受太阳光影响

三、工作原理

在使用紫外检测中，由于电晕放电光谱主要是分布在紫外区域，所以可以应用紫外成像技术来检测电晕放电现象，所检测的是日盲紫外波段。由于太阳辐射中 240~280 nm 波段的紫外光能被大气中的臭氧完全吸收，因此利用日盲紫外波段对电晕进行检测有助于提高检测的准确度。

四、实际应用场景

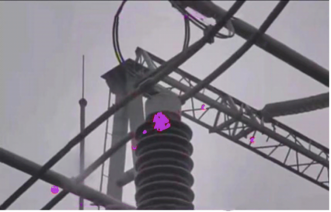

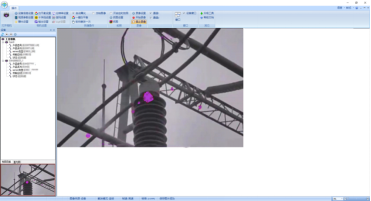

图中紫色部分为电晕放电区域（经着色处理），可通过放电区域进行精准的故障排查。

应用前景

目前针对输电线路上的电晕放电检测主要有：人工巡查检测、脉冲电流检测、红外检测、超声电晕检测和紫外检测等方法。由于电晕放电的目标小、信号弱，而且许多输电线路架设在自然条件比较差的户外时，人工巡查检测不但费时费力，而且检测效果也不好；脉冲电流检测不太适合超高电压检测，而且仪器体积较大；红外检测受日光影响大，误检率高且响应速度慢，红外能检出时，往往线路已发热，属于后期检测，不能适应现在输变电的要求；超声电晕检测在户外也很难达到理想的效果。

云钥科技研发的紫外相机可以检测电力设备电晕放电和表面局部放电特征，以及外绝缘状态和污秽程度，与现时普遍使用的红外成像检测技术形成有效的互补。
