使用120台相机进行3D拍照建模

使用120台相机进行3D拍照建模


云钥科技使用120台多目相机组建相机矩阵,用于3D拍摄建模。该相机矩阵由120台高分辨率分布组成,无需交换机落地成本低,使用的连接线少,安装简单使用方便。



一、需求描述

1、快速建立高精度模型

2、安装与使用简洁便利



二、技术要求

1120台相机组成矩阵

2800-1600万高像素

3120台相机高度同步



三、工作原理



该系统使用120台多目相机组建环绕式相机矩阵瞬时采集目标各个角度照片,输出照片用于拟合3D模型。



四、实际应用场景


相机矩阵应用简介



步骤一、取图:通过相机矩阵采集目标各个角度120张照片。

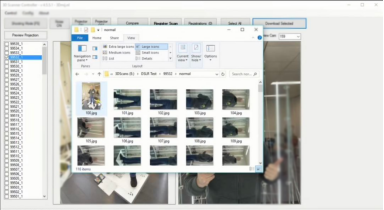

步骤二、应用软件:通过我司提供的相机应用软件或(我司提供完善SDK供用户自行开发相机应用软件)控制相机矩阵采集照片传输到电脑,经用户确认无误后建立照片文件夹并保存。




步骤三、拟合模型:将保存的照片文件导入3D重建软件后软件可全自动生成3D模型。目前常用的多照片3D建模软件有:MR MeshRoomRC Reality CaptureRM ReMake等。



产品特点


1. 瞬间抓拍:该相机矩阵由120台高分辨率相机分布组成,每台相机配有触发器,可以达到纳秒级实时同步拍摄。



2. 成像质量高:使用120800-1600万像素多目相机,打造出的精彩细节和纹理,使画面(细节)清澈锐利。

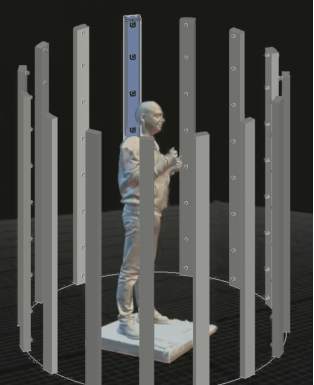

3. 安装简单:该相机矩阵由15根直立支架搭载120台相机组成环绕式相机矩阵,每根直立支架上的相机使用一条网线并联,无需交换机,方便安装与走线的同时降低了项目落地的成本。

4. 使用简单:通过我司提供的相机应用软件或(我司提供完善SDK供用户自行开发相机应用软件)控制相机矩阵采集照片传输到电脑,经用户确认无误后建立照片文件夹并保存,将保存的照片文件导入3D重建软件后软件可全自动生成3D模型。



  5.灵活性:根据拍摄内容的需要,可以灵活的调整“阵型”与相机数量,达到理的拍摄效果。



五、应用前景

云钥科技使用多台多目相机组建相机矩阵无需交换机落地成本低,使用的连接线少,安装简单使用方便。适用于3D真人手办拍摄建模,3D拍摄建模、全景直播、全景视频录制等3D应。
