在图文印刷厂的生产流程中，混料（原材料/半成品/成品的规格、颜色、批次混淆）和印刷错误（颜色偏差、套印不准、图案错位、漏印等）是影响产品质量的核心问题，不仅导致返工成本上升（据统计，印刷行业因混料和印刷错误的返工率可达5%-10%），更可能引发客户投诉甚至订单流失。传统人工目检存在效率低（单张检测耗时3-5秒）、漏检率高（约3%-8%）、主观性强（依赖经验）等局限，而云钥科技视觉检测技术通过“工业相机图像采集+软件算法分析+实时反馈”，可实现从原材料到成品的全流程智能化检测，是解决混料及印刷错误的关键方案。

一、图文印刷厂混料及印刷错误的典型场景与痛点

需针对性设计视觉方案的前提是明确问题场景，以下是核心痛点：

（一）混料场景与痛点

（二）印刷错误场景与痛点

二、基于视觉技术的系统性解决方案设计

针对上述场景，需构建“全流程覆盖、多技术融合、实时反馈”的视觉检测体系，核心包括原材料入厂检测→印刷过程实时监控→半成品/成品终检→数据追溯四大环节。

（一）原材料入厂环节：混料预筛与精准追溯

目标：避免不合格或错误原材料流入产线。

1. 原材料视觉识别与分选系统

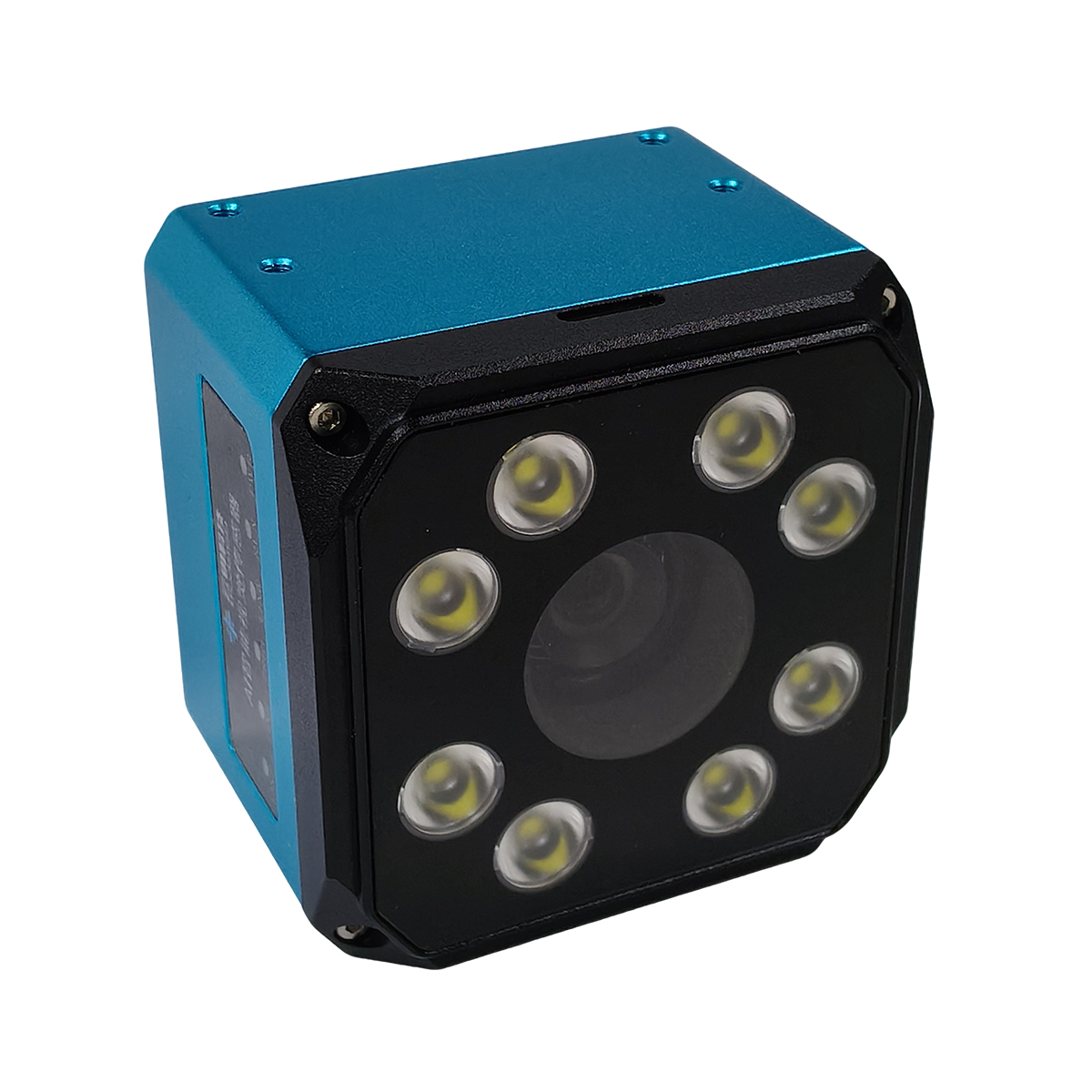

• 配置方案：在原材料仓库入口部署“工业相机+AI视觉分选机”，搭配传送带与剔除装置。

• 检测内容：

• 规格识别：通过云钥科技工业相机拍摄原材料边缘，结合边缘检测算法测量克重（需配合厚度传感器）、尺寸（长×宽±0.1mm），与系统备案的标准规格比对，剔除超差物料；

• 颜色/色号匹配：使用分光光度计+工业相机采集原材料表面颜色，通过CIELAB色彩空间计算与标准色的ΔE值（阈值设为1.0），ΔE＞1.0的物料自动分选至“待确认区”；

• 批次/供应商标识验证：针对已贴标的原材料（如卷装薄膜、纸箱），通过OCR（光学字符识别）算法读取标签上的批次号、供应商代码，与ERP系统同步的采购订单比对，错标或无标物料拦截。

2. 效果：原材料混料率从人工目检的2%-3%降至0.1%以下，入厂检验效率提升5倍（每小时可检测2000卷/箱）。

（二）印刷过程环节：实时纠错与工艺优化

目标：在印刷机运行中实时检测颜色、套印、图案缺陷，避免批量报废。

1. 在线图文视觉检测系统

• 配置方案：在印刷机收纸单元上方安装“工业相机+LED同轴光源+工业计算机”，相机分辨率≥1200万像素，扫描频率与印刷机速度匹配（如120m/min的印刷机需相机帧率≥200fps）。

• 检测内容：

• 颜色监控：

• 首色检测：印刷机启动后，通过视觉系统自动抓取首张印刷品的色块（如CMYK四色标、专色块），与标准色库（含潘通、HKS、企业自定义色号）比对，ΔE＞1.2时报警并自动调整墨量（需联动油墨控制系统）；

• 连续色差监控：每印刷50张抽取1张，计算与前一张的色差ΔE，若波动超过0.8则提示操作人员检查油墨稳定性（如墨辊磨损、墨斗供墨不均）。

• 套印精度检测：

• 基于印刷品上的十字线/套准标记（通常为0.5mm×0.5mm的十字），通过模板匹配算法（如归一化互相关算法）计算各色版标记的位置偏差（X/Y方向±0.05mm），超差时触发印刷机停机并提示调整版辊位置；

• 对于无套准标记的订单（如包装盒），通过提取印刷品上的固定图案（如LOGO边缘、产品轮廓）作为基准，计算多色图案的重叠误差。

• 图案缺陷检测：

• 漏印/多印：通过二值化算法（如Otsu算法）提取印刷图文区域，与标准模板对比，缺失区域（面积＞0.1mm²）或多余区域标记为缺陷；

• 脏点/污渍：使用形态学滤波（如开运算、闭运算）去除背景纹理，检测与背景灰度差异＞15%的孤立区域（面积＞0.05mm²）；

• 图文变形：通过投影法计算图文的水平/垂直投影曲线，与标准模板的投影曲线拟合，偏差＞0.1mm时报废。

2. 效果：印刷过程中颜色偏差检出率提升至99%以上，套印误差超标的批量报废率从5%降至0.3%，漏印/脏点等缺陷漏检率＜0.1%。

（三）半成品/成品环节：混料终控与全检

目标：确保半成品流转和成品包装环节无混料，且印刷质量符合出货标准。

1. 半成品视觉防混系统

• 配置方案：在模切机、烫金机等后加工设备出口部署“视觉分选机”，搭配机械臂或人工复检台。

• 检测内容：

• 批次标识验证：半成品（如模切后的盒片）需粘贴或喷码批次号（如“20250908-A01”），通过OCR算法读取并与MES系统中的生产订单绑定，错标或无标半成品拦截；

• 规格匹配：通过3D视觉测量半成品的关键尺寸（如盒片的长、宽、折痕位置），与订单标准（±0.2mm）比对，超差品分选；

• 外观一致性：针对外观要求高的半成品（如烫金盒片），通过视觉系统检测烫金/击凸的位置偏差（如LOGO烫金偏移＞0.1mm）、颜色均匀性（如烫金层色差ΔE＞0.8），异常品标记。

2. 成品包装视觉全检系统

• 配置方案：在包装线末端部署“转盘式视觉检测设备”，集成工业相机、称重传感器、条码扫描器。

• 检测内容：

• 数量防混：通过视觉计数（如堆叠的成品盒数量）或称重（单盒重量±0.05g）验证装盒数量，缺数或超差时报警；

• 规格防混：扫描成品盒底部的条形码/二维码（绑定订单号、规格），与包装订单信息比对，错装（如A订单盒装入B订单）则剔除；

• 外观全检：对包装后的成品进行外观检测，包括标签位置（如条形码偏移＞0.5mm）、印刷质量（如盒面脏点＞0.1mm²）、密封性（如包装袋封口不严）等，异常品自动剔除并记录。

3. 效果：半成品混料率降至0.05%以下，成品包装环节因数量/规格错误导致的客诉率降低90%，外观全检效率达1200件/小时（人工仅400件/小时）。

基于云钥科技视觉技术的解决方案通过“全流程检测+实时反馈+数据驱动”，可系统性解决图文印刷厂的混料及印刷错误问题。其核心价值在于将传统人工目检的“经验依赖”转化为“数据驱动”，实现质量控制从“事后补救”到“事前预防”的升级，最终帮助图文印刷企业降低返工成本（预计节约15%-30%）、提升客户满意度（客诉率下降50%以上），并通过智能化升级增强市场竞争力。
